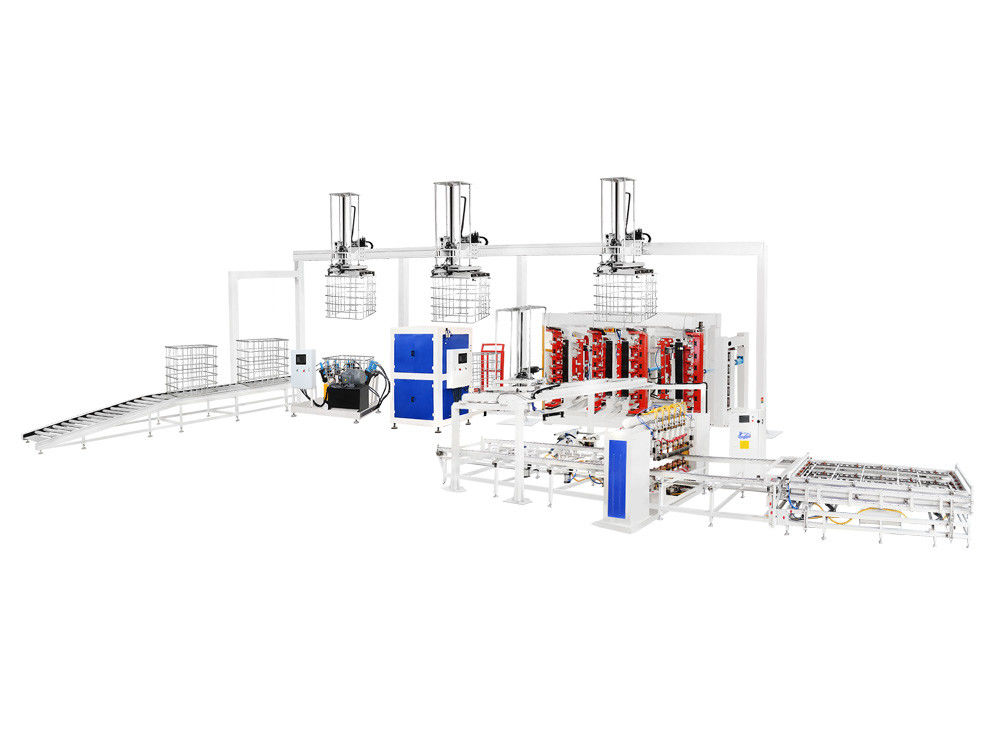

HWASHI 1000L Linha de solda de gaiolas IBC IBC Linha de produção de molduras de gaiolas
A linha de produção de armações de gaiolas IBC é projetada especificamente para a fabricação automatizada de armações de gaiolas IBC de 1000 litros.Incluindo máquinas automáticas de fabricação de tubos, máquina de soldar automática de quadro, máquina de dobrar, máquina de apertar, máquina de perfurar, máquina de soldar automática de válvulas do tanque interno do IBC, máquina automática de ensaio de fugas,e um sistema de paletização automático de montagem.
A estrutura da gaiola IBC é meticulosamente fabricada a partir de tubos de aço galvanizado, composta por vinte barras verticais redondas com um diâmetro de 18 milímetros, cinco barras horizontais,uma barra horizontal em forma de PO processo de produção inicia-se com a solda dos tubos numa malha tubular plana, que é posteriormente moldada num quadro quadrado.e furos são perfurados no tubo inferior para fixação ao quadro de baseA linha de produção pode exigir de cinco a oito operadores para executar todo o processo.
A sequência operacional desenrola-se da seguinte forma:
Processamento de tubos:
O processamento de tubos consiste em soldar e cortar os tubos até ao comprimento exigido com uma máquina de fresagem de tubos.e pressão e dobra de tubos de base.
Máquina de moldagem de tubos longos Amostra da máquina de moldagem de tubos longos
Máquina para formar tubos curtos Amostra da máquina de formação de tubos curtos
Processamento de estrutura de gaiolas:
A fase de processamento do quadro da gaiola inclui a solda do quadro de malha, dobra, aperto, perfurado, descarregamento,
Soldadura do quadro de paletes, descarga do quadro de paletes, carregamento do painel de base e fixação manual dos parafusos da gaiola e do quadro de paletes.

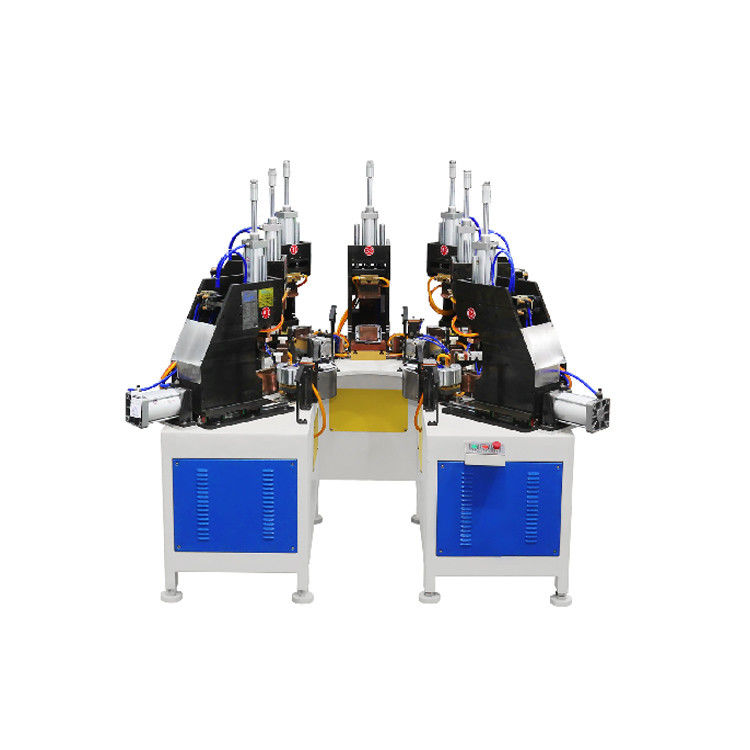

Máquina de soldadura automática de seis cabeças IBC
A potência de soldagem é projetada com 4 conjuntos de fonte de energia MF DC. Pode fazer 6 pontos de soldagem de uma só vez.Outra luminária pode ser carregada com material. |
Tela de tubo plano e qualidade de soldagem firme
A máquina de soldagem soldará o tubo em tipo de malha plana. firme e forte qualidade de soldagem. levará cerca de 60 segundos para completar o processo de soldagem. |

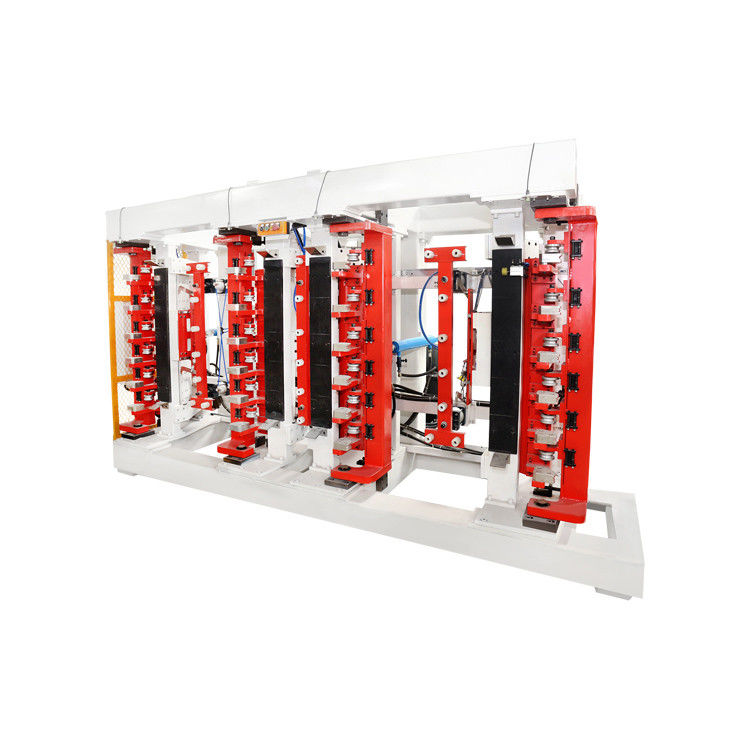

Máquina de dobra de quadros IBC de estação vertical dupla
A máquina de dobragem de estação dupla de estrutura de gaiola IBC é processada como um todo para garantir alta precisão de dobragem, operação estável e alta eficiência. |
Dobrar a malha plana em forma quadrada
A máquina de dobra vai dobrar a malha plana em quadro quadrado.
|

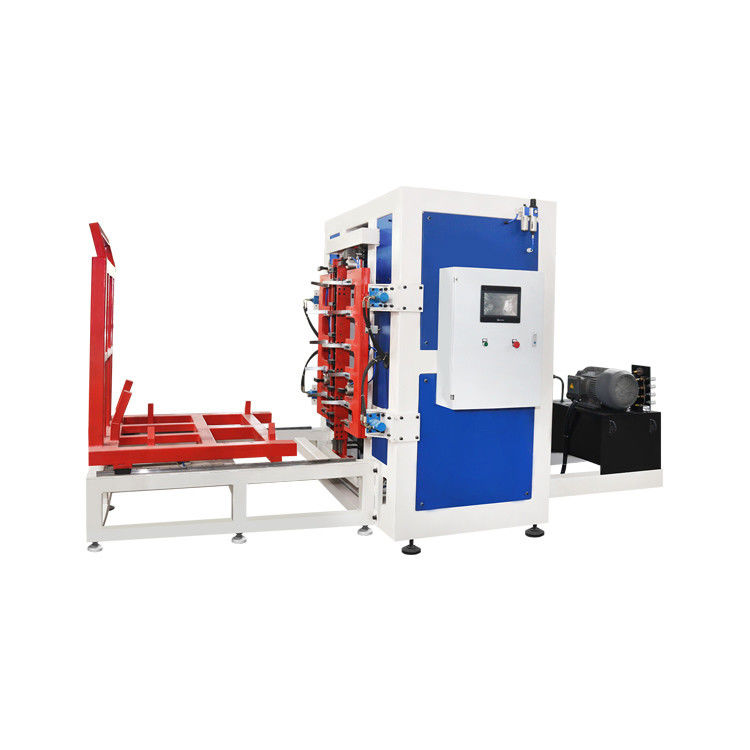

Máquina de bloqueio do quadro de gaiolas IBC
A máquina de bloqueio do quadro de gaiola IBC é processada como um todo, com alta precisão de inserção, grande rapidez de bloqueio, operação estável e eficiente. |
Eficiência e qualidade dos bloqueios
A máquina de bloqueio bloqueará as extremidades do quadro do tubo usando força hidráulica.
|
Máquina para fazer e perfurar buracos no quadro de gaiolas IBC
A máquina de perfuração e perfuração do quadro de gaiola IBC é usada para formar o buraco no quadro, para que o quadro completo possa ser fixado no quadro de base. |
Eficiência e Qualidade na Fabricação de Buracos
A máquina de perfuração e perfuração está a usar força hidráulica. |

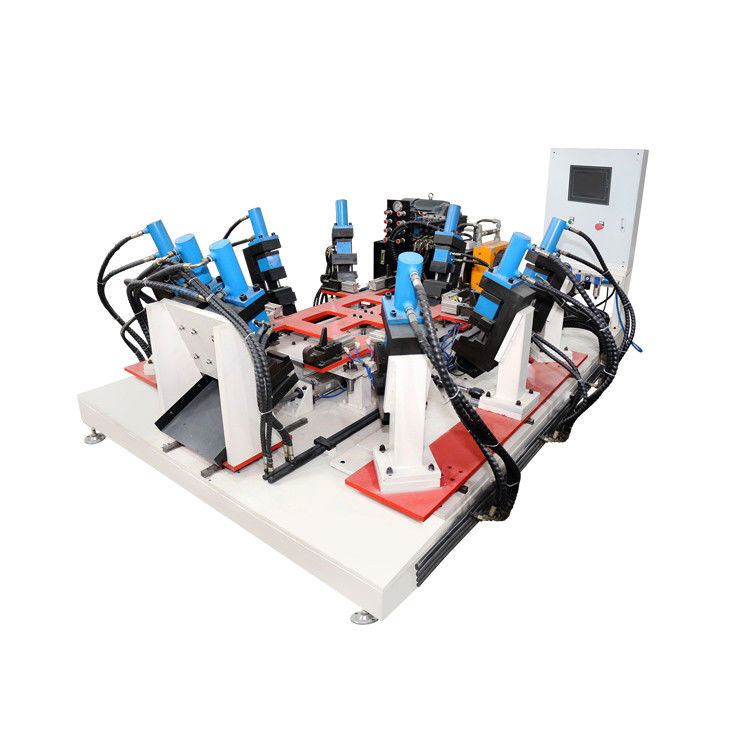

Máquina de soldar a base do quadro de gaiolas IBC
O projeto da máquina de soldagem do quadro base adota uma estrutura horizontal e 7 cabeças de soldagem para completar a soldagem do quadro base.A máquina vai fazer a soldagem automaticamente. |
Produto final do quadro de base
Podemos adicionar o dispositivo de carregamento e descarregamento automático para a máquina de soldagem de estrutura de base de acordo com sua exigência. |
LÍNIA DE DETECÇÃO DE TOTES IBC:
Passando para o processo de detecção, a montagem do recipiente e da gaiola envolve transporte do recipiente, soldadura da válvula,
Ensaios de vazamento, montagem do recipiente com a gaiola, instalação manual da vara de tração e empilhamento final da bolsa IBC.
A eficiência da linha de produção varia de 50 a 125 segundos por gaiola.

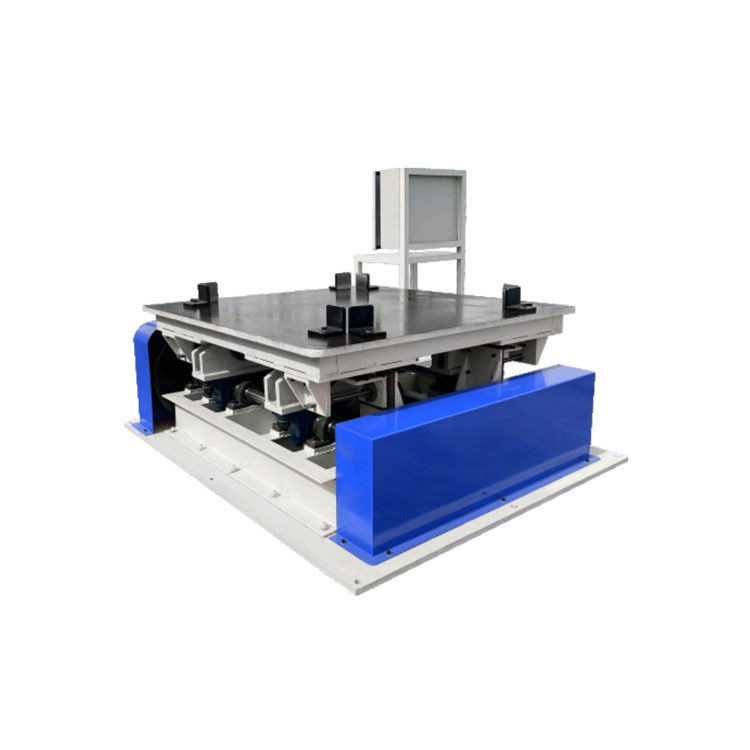

Máquina de ensaio de vazamento do tanque IBCMáquina de ensaio de vibração
Para uma solução personalizada adaptada às suas necessidades específicas, convidamo-lo a fornecer desenhos do produto e requisitos de capacidade de produção.Se a sua preferência é para um quadro de tubo redondo ou um quadro de tubo quadrado, vamos calcular o número exato de máquinas necessárias com base na sua capacidade e restrições orçamentais.Comprometemo-nos a fornecer uma solução técnica detalhada do produto e uma cotação.
Nossa estimada linha de produção ganhou reconhecimento mundial, com exportações bem-sucedidas para países como Índia, Rússia, Turquia, Brasil, Chile e outros.Se precisar de mais informações ou tiver dúvidas específicas, por favor, sinta-se à vontade para entrar em contato com a nossa equipe, e estaremos encantados de ajudá-lo a alcançar os seus objetivos de fabricação.
