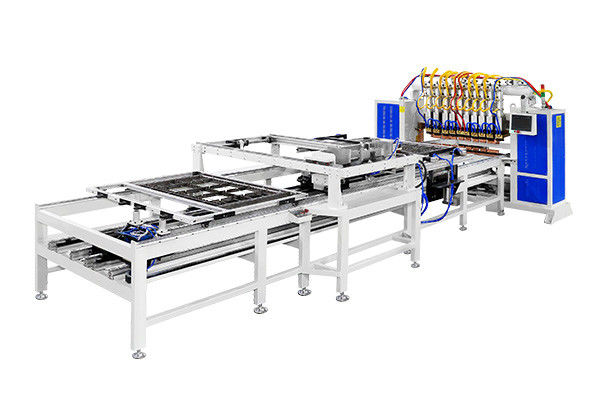

Máquina de soldadura automática de malha de arame elétrico de tipo guarnição

Máquina de soldadura de malha de arame elétrico automática de tipo de pórtico com preenchimento automático de arame para soldar diferentes tamanhos de malha


Descrição da máquina de soldagem de malha de arame elétrico automática de tipo de pórtico com preenchimento automático de arame para soldagem de diferentes tamanhos de malha
A máquina de soldagem de pontos de malha de arame de aço é uma máquina de soldagem automática de malha de arame de tipo H com várias cabeças.Ele adota dez elétrodos e equipado com sistema de alimentação automática. O fio será lançado automaticamente para a luminária para alcançar a carga automática completa. Depois disso, executará automaticamente a alimentação e a soldagem.O seu dispositivo de alimentação unidirecional e de duas camadas pode mover-se para a frente e para trás automaticamente para terminar a soldagem e a distância de soldagem pode ser definida aleatoriamente.. É adequado para a produção em lotes de malha de arame com soldagem em múltiplos pontos.

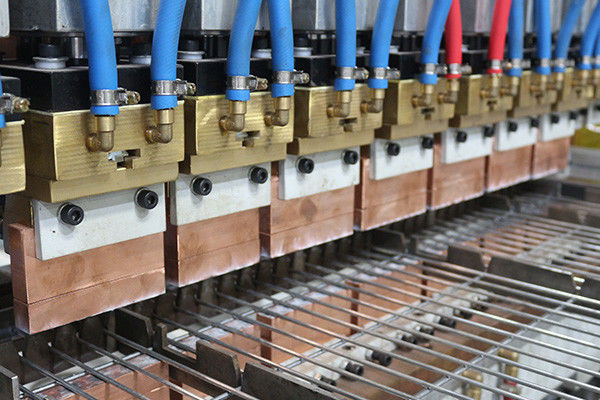

O modo de soldagem é de alimentação automática de dupla camada de um sentido com 10 cabeças de soldagem. A largura efetiva de soldagem é de 1200 mm enquanto o comprimento efetivo de soldagem é de 1000 mm.Esta máquina é composta de corpo da máquina principal, transformador de solda, dispositivo de accionamento pneumático, elétrodos superior e inferior, dispositivo automático de enchimento de fio, sistema de controlo elétrico, sistema de arrefecimento e sistema de controlo de funcionamento PLC.

Conceito de projeto de máquina de soldagem de malha de arame elétrico automática de tipo de pórtico com preenchimento automático de arame para soldagem de diferentes tamanhos de malha

1A segunda geração de fonte de alimentação de frequência intermédia é adoptada, que é mais econômica, estável e tem um melhor efeito de soldagem.

2Controle por PLC, operação de interface homem-máquina para definir parâmetros.

3A cabeça de solda é concebida com um programa de regulação independente da pressão do ar.

4A parte da transmissão foi alterada da cadeia para o porta engrenagens.

Parâmetro:

Área de aplicação:

Este equipamento é adequado para soldar condensadores de tubos Bondi em condensadores de dispensadores de água, congeladores, refrigeradores e outros equipamentos de refrigeração.
