Name: Máquina de soldadura automática de estrutura horizontal de base de gaiolas de aço IBC
Brand: Guangdong Hwashi Technology inc.
SKU: WL-LM-75K
Price: 325,000.00 USD
Availability: InStock

Casa > produtos > Máquina de soldadura de gaiolas IBC >

Máquina de soldadura automática de estrutura horizontal de base de gaiolas de aço IBC

Máquina de soldar quadros horizontais

Máquina de soldar quadros com sistema horizontal

Máquina de soldar estruturas de aço

Lugar de origem:

China

Marca:

HWASHI

Certificação:

CE/CCC/ISO

Número do modelo:

WL-LM-75K

Contacte-nos

Peça umas citações

Detalhes do produto

Nome do produto:

HWASHI Automaticamente IBC Caixa Base Frame máquina de soldagem com estrutura horizontal

Condição:

Novos

Aplicação:

Quadro de gaiolas IBC

Garantia:

12 meses

Vida útil:

8-10 anos

Termos do pagamento & do transporte

Quantidade de ordem mínima

1 conjunto

Preço

Negociável

Detalhes da embalagem

Pacote de madeira digno do mar

Tempo de entrega

7-30 dias úteis após receber o seu pagamento

Termos de pagamento

T/T, L/C

Habilidade da fonte

50 conjuntos por mês

PRODUTOS CONEXOS

Vídeo

Linha de produção automática da moldura da gaiola da grade IBC, linha de teste de vazamento automático de tanque automático IBC

Obtenha o melhor preço

Vídeo

Nova máquina de fabricação de gaiolas IBC totalmente automática 1oool Capacidade Frequência Grelha de aço Linea de produção de soldagem Pressão de bomba confiável

Obtenha o melhor preço

Vídeo

Máquina de soldar gaiolas de recipientes a granel para produção de gaiolas IBC

Obtenha o melhor preço

Vídeo

Máquina de soldadura dobro do ponto da fileira da cabeça da única cabeça de Hwahsi, soldador manual do ponto, máquina de soldadura do fio

Obtenha o melhor preço

Contacte-nos

+8613380655800

marketing@hwashi.com

Contato agora

Descrição do produto

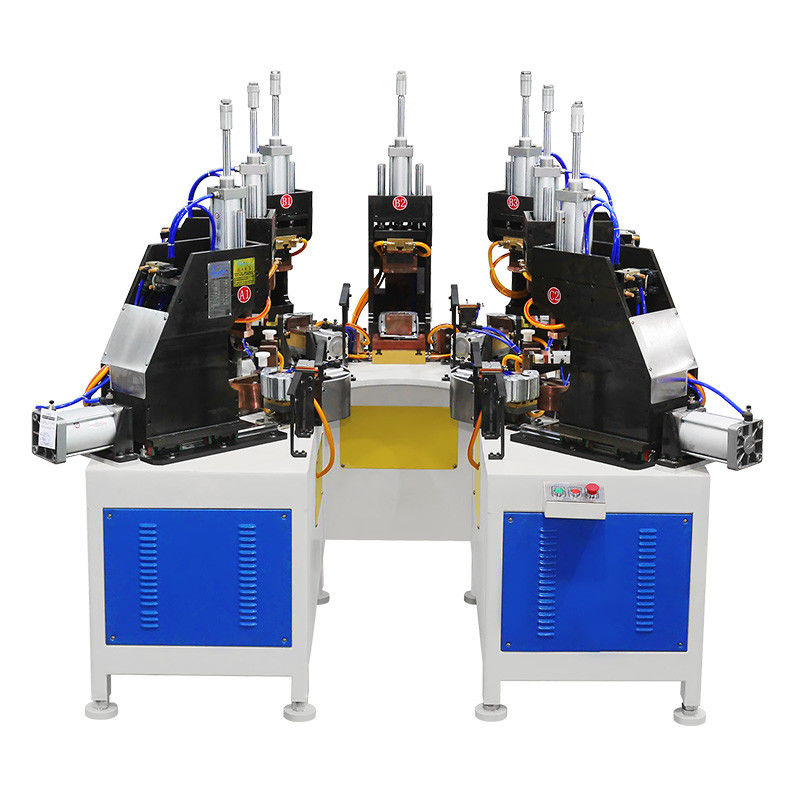

HWASHI Automaticamente IBC Caixa Base Frame máquina de soldagem com estrutura horizontal

Máquina de soldadura automática de estrutura horizontal de base de gaiolas de aço IBC 0

Descrição da HWASHI Automatically IBC Cage Base Frame Welding Machine With Horizontal Structure

HWASHI Automatically IBC Cage Base Frame Welding Machine With Horizontal Structure é usada para fazer punção e fazer buracos na parte inferior da estrutura da gaiola IBC.A estrutura da máquina é processada como um todo, com alta precisão de inserção, grande rapidez de bloqueio, operação estável e eficiente.

A máquina é controlada por interface homem-máquina + modo de controlo de programação PLC, com alto grau de automação.

1De acordo com os diferentes desenhos das gaiolas metálicas IBC, o braço de bloqueio ajustável pode alargar o alcance de trabalho da máquina.

2O projecto hidráulico e pneumático do braço de bloqueio pode tornar a máquina mais eficiente.

3O braço de fixação permite inserir automaticamente o tubo.

4O uso de um sistema hidráulico para bloquear a malha pode fazer com que os acessórios dos tubos estejam firmemente ligados e evitar a rachadura da gaiola metálica.

5O dispositivo de alimentação da gaiola metálica pode tornar a produção automática de gaiola mais estável e eficiente.

Máquina de soldadura automática de estrutura horizontal de base de gaiolas de aço IBC 1

Detalhes do produto

Necessidade de eletricidade:Três-fase Quatro fios 380V ± 10%
Altura efectiva de chinching:500-1200 mm
Método de controlo:PLC
Largura efetiva da solda:1200 mm
Duração efetiva da solda:1200 mm
Velocidade de movimento automática:200-500 mm/s Ajustável
Tamanho da máquina:3000x1880x1460
Aplicação:Punção e perfuração hidráulica
Número de operador exigido:Um Povo

- Não.Capacidade de produção: 25-30 sec/pc

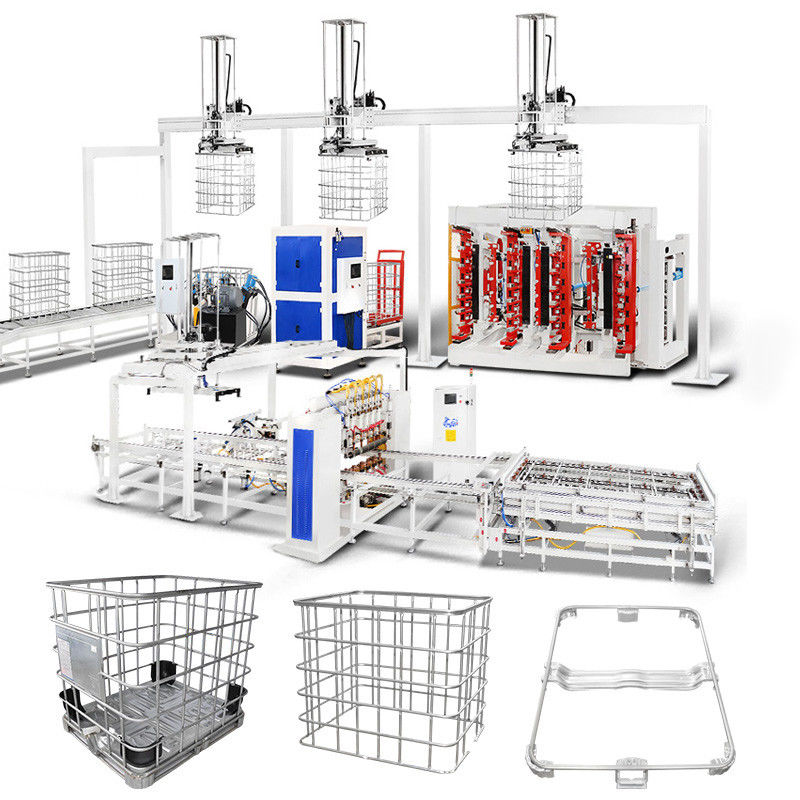

Máquina de linha de produção de armazenamento de caixa de tanques IBC
Esta linha de produção automática é utilizada principalmente para a fabricação do quadro de gaiola IBC. É composta de solda automática do quadro de gaiola, braço mecânico de descarga de malha, estrutura de rotação de malha,Máquina automática de dobrar quadros, máquina de fechar, máquina de fazer buracos e perfurar, linha de produção automática braço mecânico móvel.O operador só precisa fazer o carregamento do material para a máquina de soldagem do quadroTambém podemos equipar a linha com máquina de soldagem automática do quadro de base e braço mecânico automático de descarga para o quadro de base.

Máquina de soldadura automática de estrutura horizontal de base de gaiolas de aço IBC 2

Máquina de soldadura automática de seis cabeças IBC
A potência de soldagem é projetada com 4 conjuntos de fonte de energia MF DC. Pode fazer 6 pontos de soldagem de uma só vez.Outra luminária pode ser carregada com material.

Tela de tubo plano e qualidade de soldagem firme
A máquina de soldagem soldará o tubo em tipo de malha plana. firme e forte qualidade de soldagem. levará cerca de 60 segundos para completar o processo de soldagem.

Máquina de soldadura automática de estrutura horizontal de base de gaiolas de aço IBC 4

Máquina de dobra de quadros IBC de estação vertical dupla
A máquina de dobragem de estação dupla de estrutura de gaiola IBC é processada como um todo para garantir alta precisão de dobragem, operação estável e alta eficiência.

Dobrar a malha plana em forma quadrada

A máquina de dobra vai dobrar a malha plana em quadro quadrado.

Máquina de soldadura automática de estrutura horizontal de base de gaiolas de aço IBC 6

Máquina de bloqueio do quadro de gaiolas IBC
A máquina de bloqueio do quadro de gaiola IBC é processada como um todo, com alta precisão de inserção, grande rapidez de bloqueio, operação estável e eficiente.

Eficiência e qualidade dos bloqueios
A máquina de bloqueio bloqueará as extremidades do quadro do tubo usando força hidráulica.

Máquina de soldadura automática de estrutura horizontal de base de gaiolas de aço IBC 8

Máquina para fazer e perfurar buracos no quadro de gaiolas IBC
A máquina de perfuração e perfuração do quadro de gaiola IBC é usada para formar o buraco no quadro, para que o quadro completo possa ser fixado no quadro de base.

Eficiência e Qualidade na Fabricação de Buracos
A máquina de perfuração e perfuração está a usar força hidráulica.

Máquina de soldadura automática de estrutura horizontal de base de gaiolas de aço IBC 10

Máquina de soldar a base do quadro de gaiolas IBC
O projeto da máquina de soldagem do quadro base adota uma estrutura horizontal e 7 cabeças de soldagem para completar a soldagem do quadro base.A máquina vai fazer a soldagem automaticamente.

Produto final do quadro de base
Podemos adicionar o dispositivo de carregamento e descarregamento automático para a máquina de soldagem de estrutura de base de acordo com sua exigência.

Máquina de soldadura automática de estrutura horizontal de base de gaiolas de aço IBC 12

Parâmetro técnico deOMáquina de soldar a base do quadro de gaiolas IBC

Nome do produto	Linha de produção de quadros IBC	Estilo	linha única/linha dupla
Largura máxima de solda	1200 mm	Comprimento máximo da solda	4250 mm
Marca	Hwashi	Cores	azul/amarelo/personalizado
Potência equipada	350 kVA/400 kVA	Localização do produto	Província de Zhejiang, China
Voltagem	3p 380V	Materiais	Tubos galvanizados
Dificuldade do tubo	1 a 2 mm	Círculo de serviço	20%
Diâmetro do tubo	14-20 mm	Frequência	50 Hz/60 Hz
Método de carregamento de tubos	Manual/2 trabalhos	Tamanho do cabo	≥ 70 mm3
capacidade de trabalho	350-450 ((480-550) peças/8 horas	Tamanho do tubo de ar	G1
demanda de mão de obra	2-3 trabalhos	Tamanho do tubo de água	G1 1/4

Processo de execução Do Linha de produção automática de armação de gaiolas IBC:
Soldadura do quadro dobragem bloqueio perfuramento de buracos descarga soldadura do quadro base carregamento do quadro base parafuso manual para o quadro base e para o quadro exterior
