Máquina avançada de soldagem automática de prateleira de arame para linha de produção de prateleiras de convés de malha de arame

Máquina de soldadura automática avançada de prateleira de arame

Linha de produção de prateleiras de telhas de malha

Máquina automática de soldar prateleiras de arame

Lugar de origem:

China

Marca:

HWASHI

Certificação:

CE/CCC/ISO

Contacte-nos

Peça umas citações

Detalhes do produto

Energia elétrica:

Quatro fios trifásicos 380V±10%

Cabo de alimentação:

120 mm2,400 A

Método de controlo:

PLC

Largura efetiva de soldagem:

1200 mm

Comprimento efetivo de soldagem:

1200 mm

Velocidade movente automática:

200-500mm/s ajustável

Capa de enchimento automático de fios:

Cabos de linha: 400-1200mm, diâmetro de fio: 2-6mm

Número do sistema automático de enchimento de arame:

2 conjuntos

Termos do pagamento & do transporte

Quantidade de ordem mínima

1 conjunto

Preço

US $350000.00 / Set

Detalhes da embalagem

Pacote de madeira digno do mar

Tempo de entrega

7-30 dias úteis após receber o seu pagamento

Termos de pagamento

L/C, T/T

Habilidade da fonte

50 conjuntos por mês

PRODUTOS CONEXOS

Vídeo

HWASHI Linha de fabricação de máquina de soldagem automática de malha de arame elétrico

Obtenha o melhor preço

Vídeo

Máquina avançada de soldagem automática de prateleira de arame para linha de produção de prateleiras de convés de malha de arame

Obtenha o melhor preço

Vídeo

Máquina de Soldadura em Ponto de Malha de Aço Refrigerador Máquina de Soldadura em Ponto Multipunto

Obtenha o melhor preço

Vídeo

Máquina automática de soldadura de pontos múltiplos para prateleiras de fios de frigorífico e grades de malha de aço

Obtenha o melhor preço

Contacte-nos

+8613380655800

marketing@hwashi.com

Contato agora

Descrição do produto

Máquina de Soldagem Automática Avançada para Prateleiras de Arame para Linha de Produção de Prateleiras de Deck de Malha de Arame Máquina avançada de soldagem automática de prateleira de arame para linha de produção de prateleiras de convés de malha de arame 0

Descrição do Produto

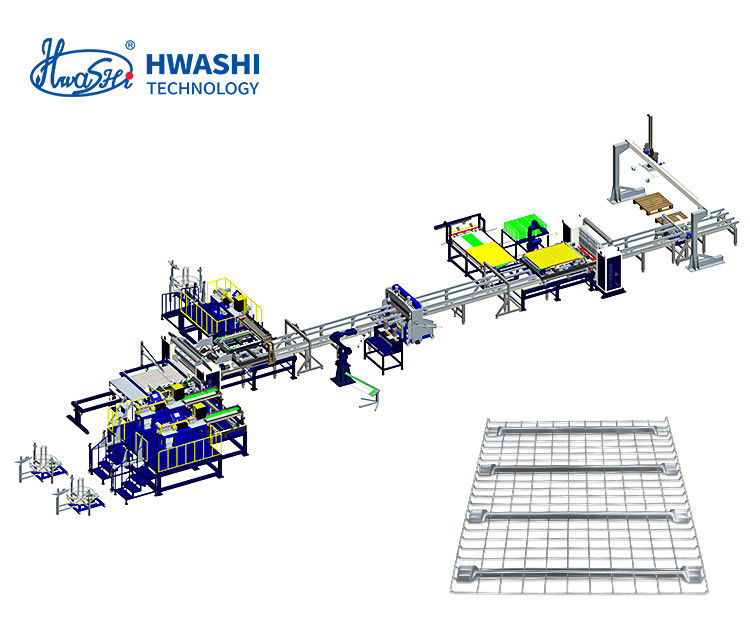

A linha de produção de soldagem projetada para este projeto é especificamente destinada à produção rápida de decks de estantes de paletes de arame. Ela permite a produção totalmente automatizada de malha de arame e reforços. Alcançando corte automático de arame, alimentação, soldagem, dobra, rotação, corte de bordas, alimentação automática de reforços, soldagem e empilhamento do produto acabado. O projeto de toda a linha requer apenas dois operadores, aprimorando a qualidade do produto e a eficiência da produção, reduzindo os custos de produção. Também ajuda a resolver os problemas de instabilidade da qualidade e baixa eficiência associados às operações manuais. A eficiência da produção e o nível de automação são significativamente aprimorados.

Processo de Trabalho

Processo de Trabalho

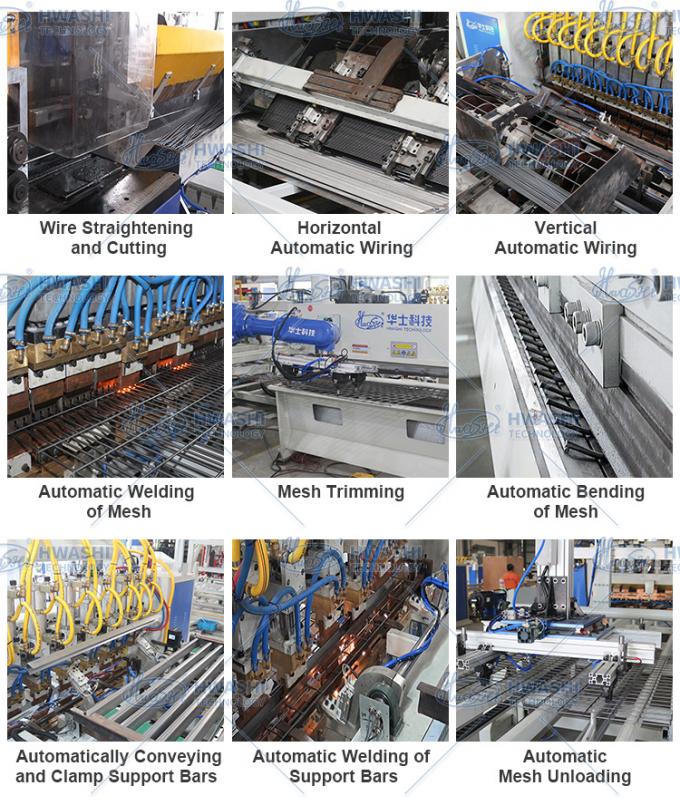

1) A máquina de endireitamento e corte de arame de alta velocidade cortará os arames da bobina de arame e, em seguida, carregará os arames no sistema de fornecimento de arame para preenchimento automático dos arames transversais e arames de linha. 2) O sistema de preenchimento de arame transversal e arame de linha alimentará o arame para a posição de soldagem automaticamente. 3) A máquina de soldagem fará a soldagem automaticamente. 4) Após a soldagem, o robô pegará a malha e a carregará para a estação de corte de arame para cortar as bordas. 5) Após o corte, o robô colocará a malha de arame de volta na linha transportadora e a moverá para a estação de dobra. 6) A máquina de dobra dobrará um lado da malha. 7) O sistema rotativo girará a malha, e a máquina de dobra dobrará o outro lado da malha. 8) A malha de arame se moverá para a posição de soldagem dos reforços (barras de suporte) 9) O braço mecânico carregará os reforços e os fixará automaticamente na posição de soldagem. 10) A máquina de soldagem fará a soldagem dos reforços de acordo com os desenhos. 11) Após a soldagem, o braço mecânico de descarga virará e empilhará o produto acabado automaticamente.

Itens	Dados
Eletricidade	Trifásico quatro fios 380V±10%
Cabo de alimentação	120mm²,400A
Método de controle	PLC
Largura efetiva de soldagem	1200mm
Comprimento efetivo de soldagem	1200mm
Velocidade de movimento automático	200-500mm/s ajustável
Faixa de preenchimento automático de arame	Arame de linha: 400-1200mm, diâmetro do arame: 2-6mm Arame transversal: 400-1200mm, diâmetro do arame: 2-6mm
Número do sistema de preenchimento automático de arame	2 conjuntos
Dimensão da máquina	35000mmx8000mm
Pressão do ar	0.6MPa
Água de resfriamento	15-25℃

Detalhes da máquina

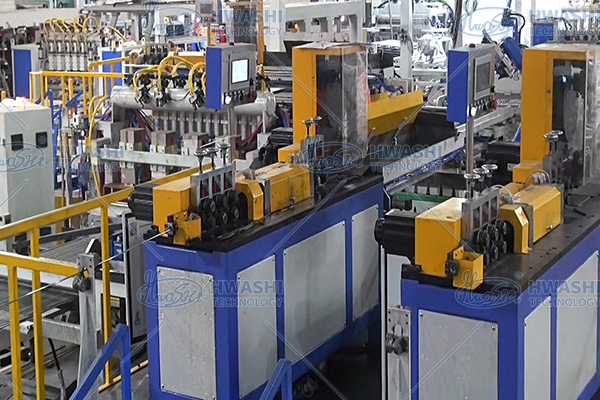

Máquina de corte de arame de alta velocidade

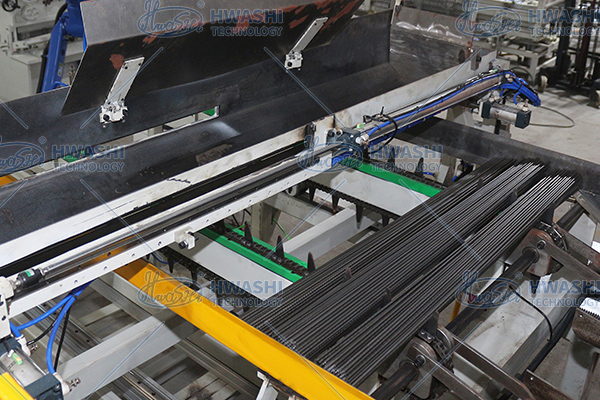

Sistema automático de fornecimento de arame

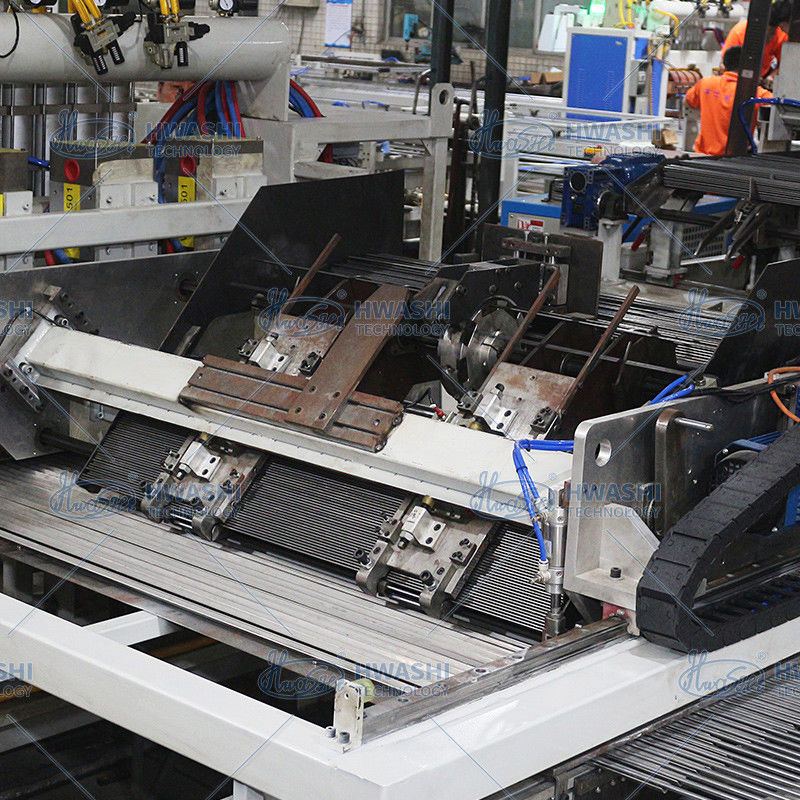

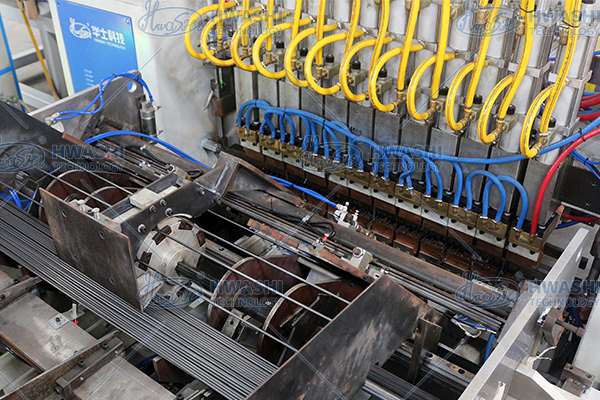

Sistema de preenchimento automático de arame de linha

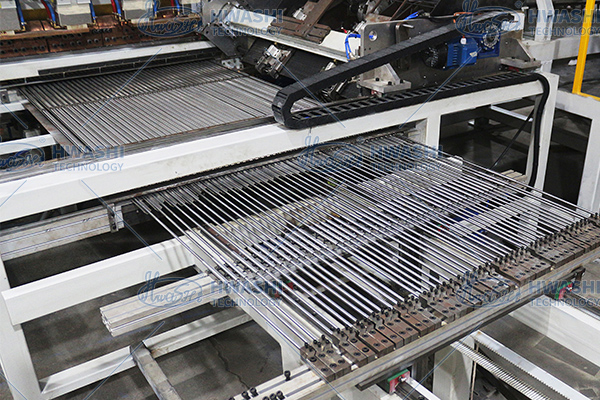

Sistema de preenchimento automático de arame transversal

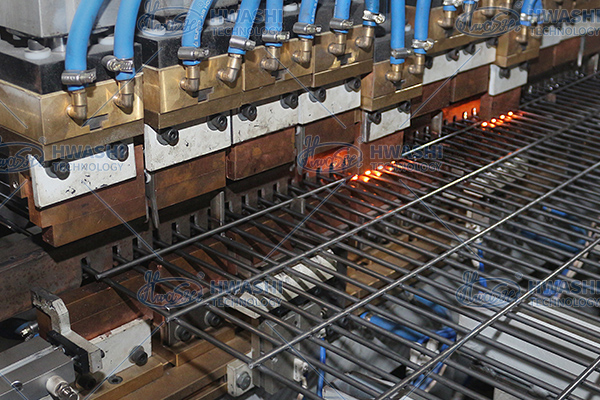

Máquina de soldagem automática de malha de arame

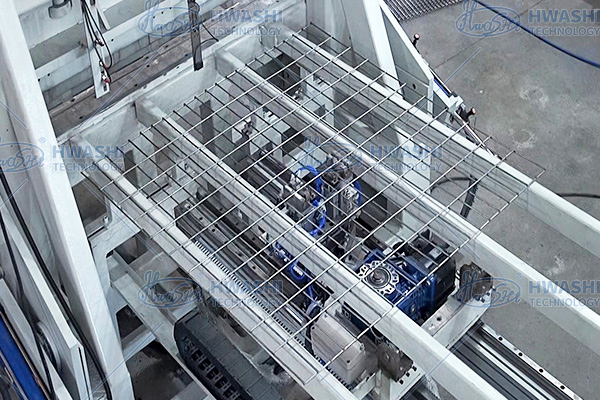

Carrinho de movimentação automática de malha de arame

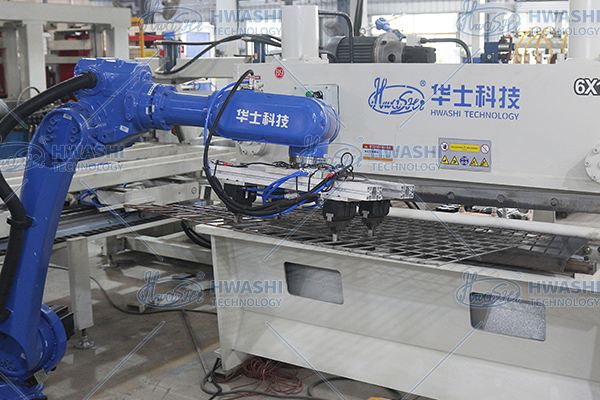

Robô e máquina de corte de arame

Máquina de dobra de malha de arame

Sistema de carregamento de reforços

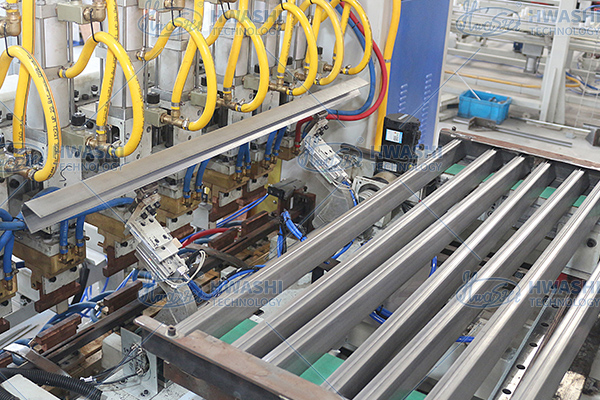

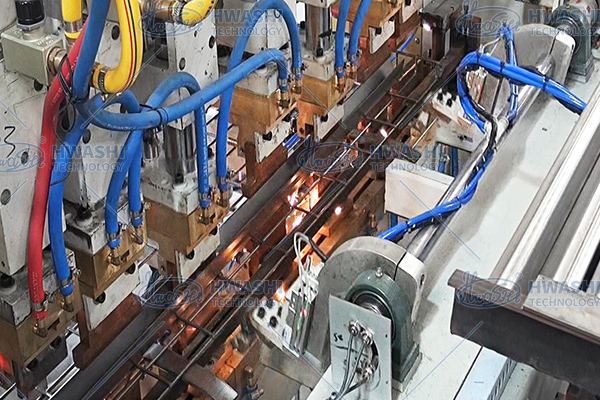

Sistema de soldagem de reforços

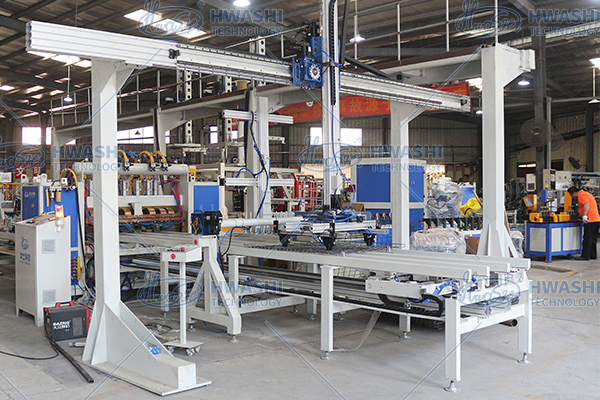

Descarga e empilhamento automáticos

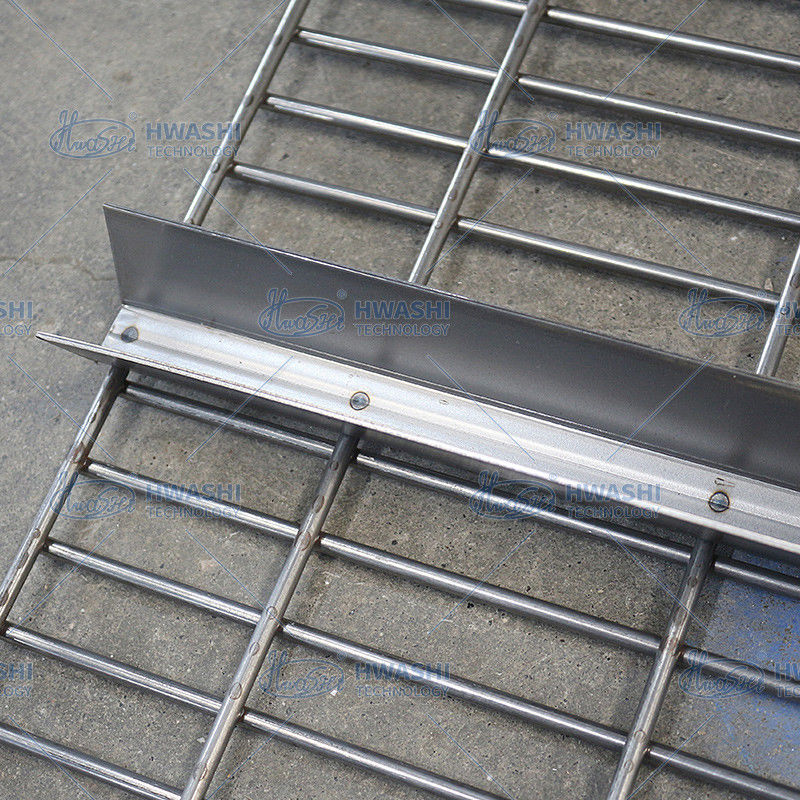

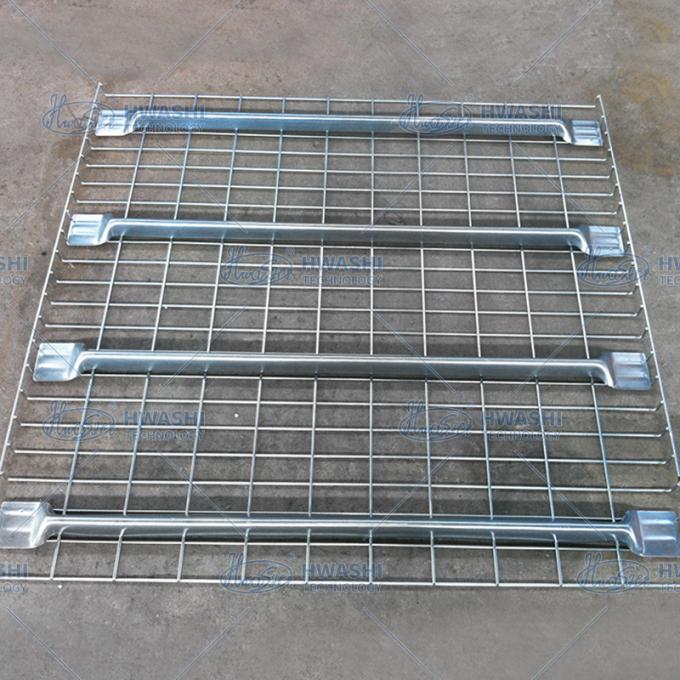

Produto acabado
