Linha de produção automática da moldura da gaiola da grade IBC, linha de teste de vazamento automático de tanque automático IBC

Manutenção preditiva: Os sensores monitorizam a saúde da máquina, notificando os operadores de qualquer manutenção necessária para evitar paradas não planeadas.

Máquina de soldar tanques IBC

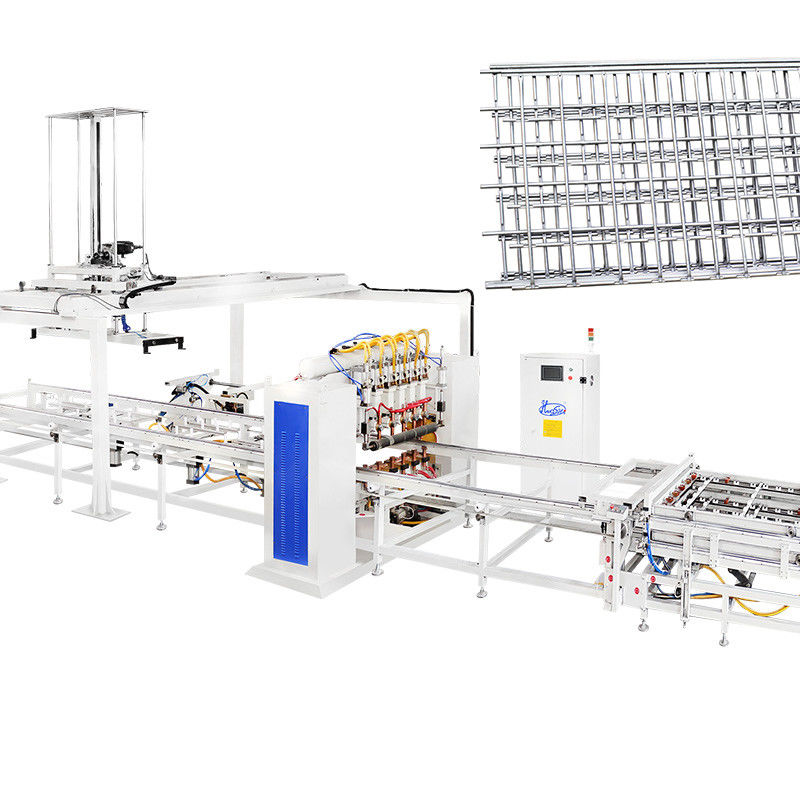

Hwashi IBC Cage Frame Automatic Welding Machine Automatic Production Line é uma linha de produção especialmente projetada para estrutura de gaiola IBC.braço mecânico de descarga de malhas, estrutura de rotatividade de malha, máquina automática de dobragem do quadro, máquina de bloqueio, máquina de perfuração e perfuração, braço mecânico móvel automático da linha de produção.A linha completa requer apenas 2-3 pessoas.O operador só precisa de fazer o carregamento do material para a máquina de soldagem do quadro e fazer o descarregamento no final da linha.Também podemos equipar a linha com base automática máquina de soldagem quadro e descarregamento automático braço mecânico para o quadro base.

Máquina de dobra de quadros IBC de estação vertical dupla

A máquina de dobragem de duas estações de estrutura de gaiola IBC é submetida a um processamento abrangente para garantir não só alta precisão na dobragem, mas também operações estáveis e eficiência notável.

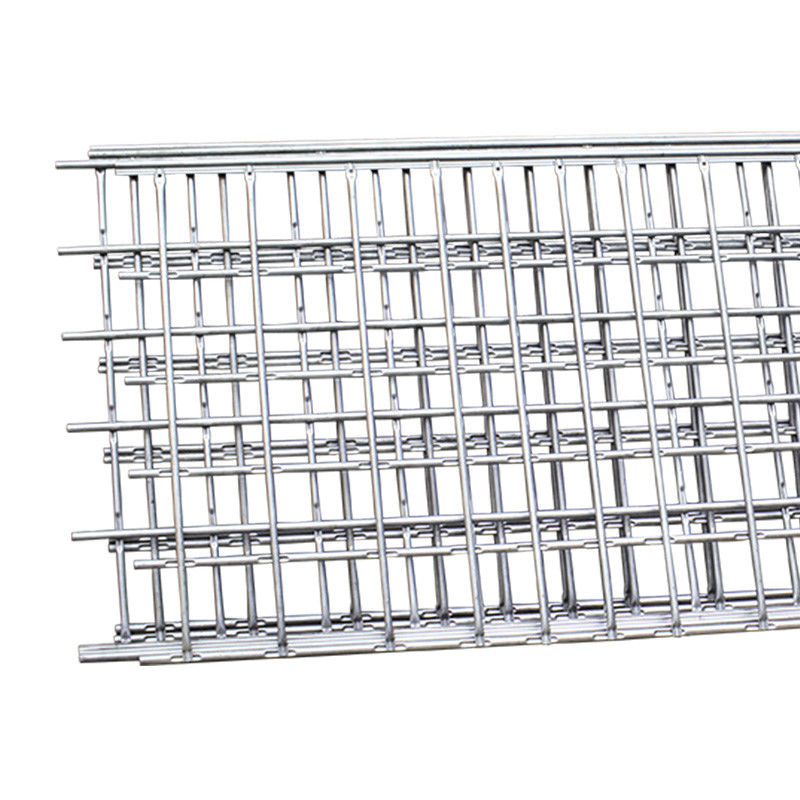

Dobrar a malha plana em forma quadrada

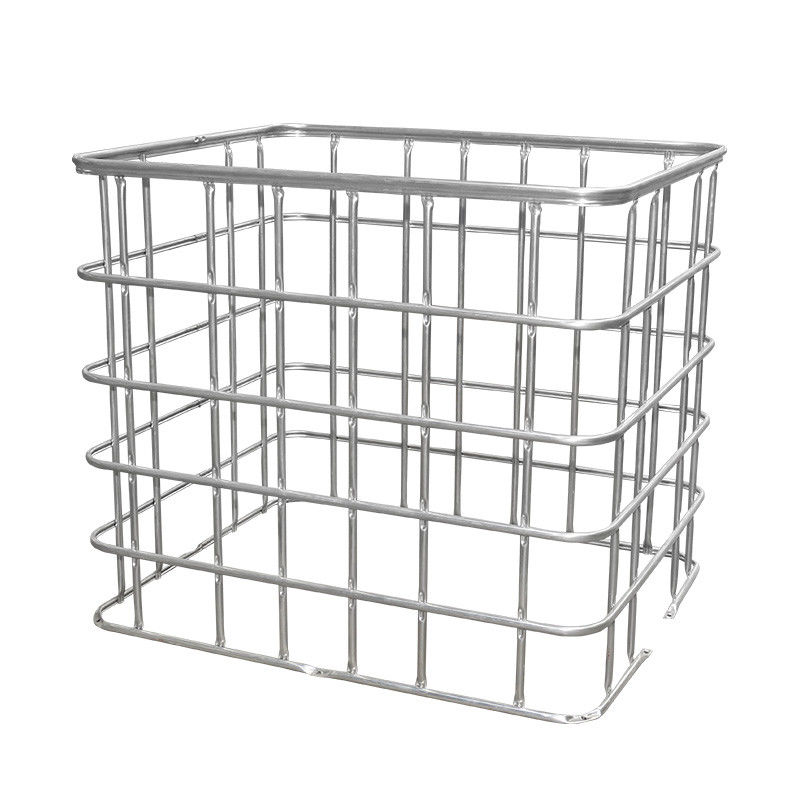

A máquina de dobrar transforma habilmente a malha plana em um quadro quadrado com precisão.A realização do processo de dobra em aproximadamente 20-25 segundos destaca a eficiência da máquina e capacidade de produção rápida.

Feixe de dobra

• O feixe de dobra processado por CNC é usado para garantir o ângulo de dobra.

• Cada molde na viga de curvatura pode ser ajustado para cima e para baixo por cerca de 3 mm para aumentar o intervalo de curvatura.

• O design do molde de 120 graus tornou cada ângulo de dobra mais suave.

Quadro de dobra

O quadro da máquina possui um robusto desenho retangular, com colunas de aço mais grossas e um painel de cobertura em forma de porta, garantindo uma firmeza e estabilidade excepcionais.

Estação de pressão hidráulica

Especificamente concebido para dobrar malhas de tanques de paletes, a máquina de dobra IBC as molda com perícia em moldes retangulares com dimensões precisas de (1200±5mm) × ((1000±5mm).Esta estação hidráulica garante um ótimo desempenho de dobra.

Máquina de bloqueio do quadro de gaiolas IBC
A máquina de fechar a caixa do IBC é meticulosamente concebida como uma unidade coesa, com uma precisão excepcional na inserção, resistência robusta de fecho,e uma mistura perfeita de estabilidade e eficiência durante o funcionamento.

Eficiência e qualidade dos bloqueios

Braço de aperto ajustável:

Adaptado para diferentes projetos de gaiolas metálicas IBC, o braço de aperto ajustável amplia o alcance de trabalho da máquina.
O design hidráulico e pneumático do braço de aperto aumenta a eficiência da máquina.
O braço de fixação também é projetado para a união automática dos dois lados do tubo.
Molde de fixação hidráulico:
Com um sistema hidráulico, o molde de fixação cria pontos de fixação apertados para o tubo, impedindo que a gaiola metálica se quebre.

Estação de pressão hidráulica:
Equipada com um dispositivo de envio automático, a estação de pressão hidráulica garante um processo de produção suave e eficiente para gaiolas metálicas.

Máquina para fazer e perfurar buracos no quadro de gaiolas IBC
A máquina de perfuração e perfuração do quadro de gaiola IBC é usada para formar o buraco no quadro, para que o quadro completo possa ser fixado no quadro de base.
Eficiência e Qualidade na Fabricação de Buracos
A máquina de perfuração e perfuração está a usar força hidráulica.
a. Cabeças de prensagem com molde de prensagem
Estação hidráulica
c. Painel de localização da cabeça de perfuração
A direita-esquerda, o painel de fixação ajustável para a frente e para trás pode fazer a posição de punção em uma faixa de uso mais ampla.

Máquina de soldar a base do quadro de gaiolas IBC
O projeto da máquina de soldagem do quadro base adota uma estrutura horizontal e 7 cabeças de soldagem para completar a soldagem do quadro base.O operador só precisa carregar e descarregar o produto.A máquina vai fazer a soldagem automaticamente.

Características do produto:
1. O projeto adota estrutura horizontal e 7 cabeças de soldagem para completar a soldagem do quadro base. O operador só precisa carregar.
2A máquina irá fazer a soldagem automaticamente.
3. Adota 3 conjuntos de MF DC 250KVA de potência. A máquina ajuda a aumentar a qualidade do produto e taxa de produção, reduzir o custo de produção.
4. Resolver o problema da qualidade instável da soldagem causada pelo trabalho manual.

Características do produto - Sistema de transmissão do tanque:
1Este sistema é adequado para fábricas que separam a oficina de máquinas de sopro e a oficina de gaiolas.
2Os tanques de ensaio são transportados pelo transportador para a oficina de gaiolas, sem necessidade de intervenção humana.
3Sistema de Envio de Tanques
4.IBC Área de colocação de gaiolas curvadas, apertadas e perfuradas
5Área de armazenagem de paletes soldados
6.Passe de montagem automática de paletes
7. Soldadura de paletes
8. Rotação da gaiola e da área de montagem de paletes Passagem segura
9- Área de armazenamento de paletes/Alimentação automática
