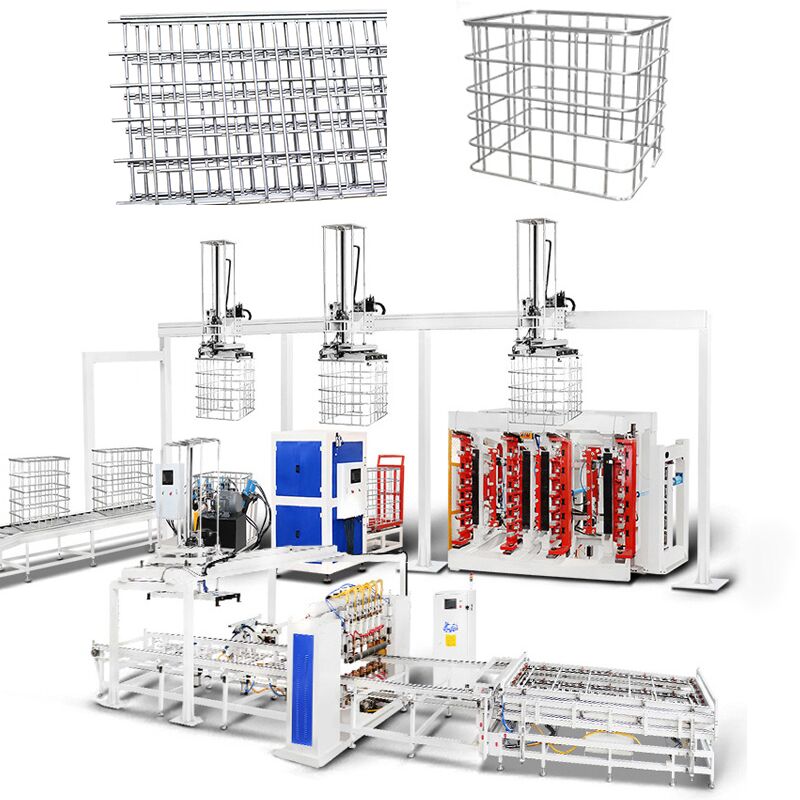

Linha de Produção de Estrutura de Gaiola IBC para Contêineres a Granel, Equipamentos de Soldagem e Máquinas
Sistema Automático de Soldagem de Estrutura de Gaiola IBC
A Máquina de Soldagem Automática de Estrutura de Gaiola IBC Hwashi apresenta uma estrutura de pórtico reforçada com alta rigidez e operação estável. O sistema de soldagem utiliza fonte de alimentação inversora de frequência média para eficiência elétrica e economia de energia.
Principais Características
- Eficiência de Soldagem: 50 segundos por peça
- Fonte de Soldagem: 4 conjuntos de Fonte de Alimentação CC MF
- Opção de Plataforma de Alimentação: Camada Única ou Camada Dupla
- Opção de Sistema de Descarga: Descarga Manual ou Descarga Automática com Braço Mecânico
Capacidade de Produção: 50 segundos por peça
Sistema de Soldagem da Estrutura Principal
Quatro conjuntos de transformadores MF controlam seis eletrodos de soldagem para garantir a qualidade ideal da soldagem. O estilo de soldagem tipo piano de dois lados acelera o processo de soldagem, completando cada malha de grade metálica em aproximadamente um minuto.
O design do cilindro de ar superior e inferior garante uma posição de soldagem plana, enquanto os eletrodos de soldagem projetados com parafuso aumentam a durabilidade.

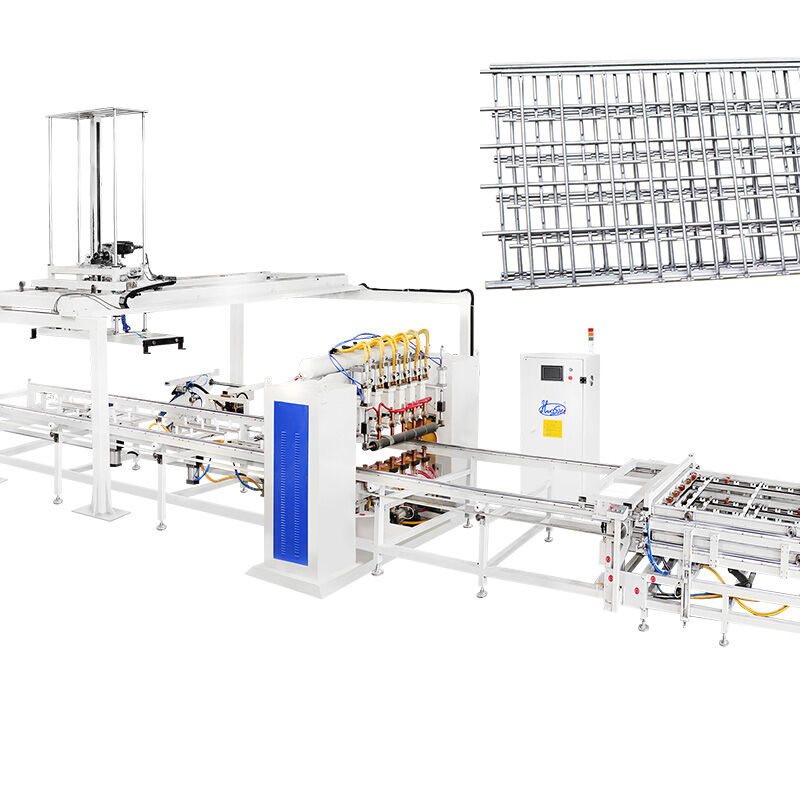

Máquina de Soldagem Automática de Estrutura IBC de Seis Cabeças
Equipada com 4 conjuntos de fontes de alimentação CC MF, esta máquina realiza 6 soldas por pontos simultaneamente. A alimentação de fixação de camada dupla permite o carregamento do material enquanto outra fixação passa pela soldagem.
Malha de Tubo Plana e Qualidade de Soldagem Firme
A máquina solda tubos em malha plana com qualidade de soldagem forte e confiável. O processo completo de soldagem leva aproximadamente 60 segundos.
Máquina de Dobra de Estrutura IBC de Estação Dupla Vertical
Esta máquina de dobra garante alta precisão, operação estável e eficiência por meio de processamento integrado.
Processo de Dobra
Transforma a malha plana em formato de estrutura quadrada em 20-25 segundos.
Características da Viga de Dobra
- A viga de dobra processada por CNC garante ângulos de dobra precisos
- Cada molde ajustável para cima/para baixo em 3 mm para maior faixa de dobra
- O design do molde de 120 graus cria ângulos de dobra suaves
Construção da Estrutura de Dobra
A estrutura da máquina em forma de retângulo com colunas de aço mais espessas e painéis de cobertura em forma de porta proporcionam uma operação firme e estável.
Estação de Pressão Hidráulica
Projetada para dobrar malhas de tanques de paletes em estruturas retangulares com dimensões de (1200±5mm)×(1000±5mm).

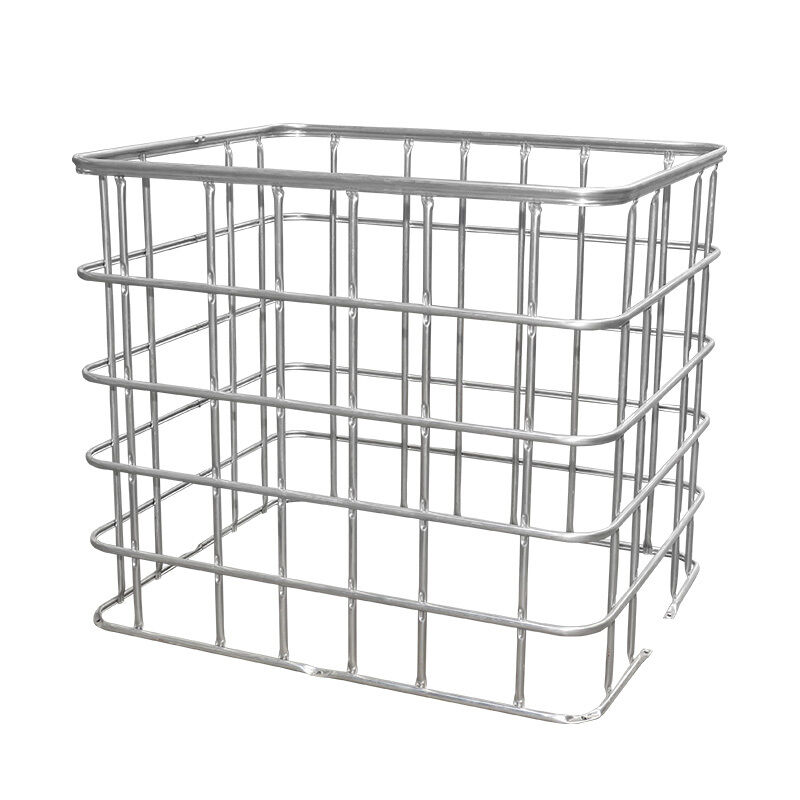

Máquina de Travamento da Estrutura da Gaiola IBC
O processamento integrado oferece alta precisão de inserção, forte firmeza de travamento e operação estável e eficiente.
Eficiência e Qualidade de Travamento
Travamento hidráulico das extremidades da estrutura do tubo concluído em 25-30 segundos.
Braço de Rebitagem Ajustável
- Faixa de trabalho mais ampla para diferentes designs de gaiolas metálicas IBC
- O design hidráulico e pneumático aumenta a eficiência
- Junta automática dos lados dos tubos
Sistema de Rebitagem Hidráulica
O molde de rebitagem hidráulica cria pontos de rebitagem apertados para evitar rachaduras na gaiola metálica.
Dispositivo de Envio Automático
O dispositivo automático de envio de gaiolas metálicas garante uma produção automatizada de gaiolas suave e eficiente.
Máquina de Furação e Perfuração da Estrutura da Gaiola IBC
Cria furos nas estruturas para fixação segura às estruturas de base.
Eficiência e Qualidade da Furação
Processo de perfuração hidráulica concluído em 25-30 segundos.
Componentes da Máquina
- Cabeças de prensagem com molde de prensagem
- Estação hidráulica
- Painel de localização da cabeça de perfuração
O painel de localização ajustável esquerda-direita, para frente-para trás oferece uma faixa de posição de perfuração mais ampla.
Máquina de Soldagem da Estrutura de Base da Gaiola IBC
Estrutura horizontal com 7 cabeças de soldagem para soldagem completa da estrutura de base. O operador só lida com o carregamento/descarregamento, enquanto a máquina realiza a soldagem automática.
Características do Produto
- Estrutura horizontal com 7 cabeças de soldagem para conclusão da estrutura de base
- Descarga automática de paletes soldados
- 3 conjuntos de fonte de alimentação MF DC 250KVA
- Qualidade aprimorada do produto e taxa de produção com custos reduzidos
- Elimina a qualidade de soldagem instável do trabalho manual
| Nome do Produto |
Linha de produção de estrutura IBC |
Estilo |
fileira única / fileira dupla |
| Largura máxima de soldagem |
1200mm |
Comprimento máximo de soldagem |
4250mm
|
| Marca |
Hwashi |
Cor |
azul/amarelo/personalizado |
| Potência Equipada |
350kVA/400kVA |
Local de Produção |
Província de Zhejiang, China |
| Tensão |
3p 380V |
Material |
Tubo Galvanizado |
| Espessura do tubo |
1-2mm |
ciclo de trabalho |
20% |
| Diâmetro do tubo |
14-20mm |
Frequência |
50HZ/60HZ |
| método de carregamento do tubo |
manual/2 trabalhadores |
Tamanho do cabo |
≥70mm3 |
| capacidade de trabalho |
350-450(480-550) pcs/8 horas |
tamanho do tubo de ar |
G1 |
| demanda de mão de obra |
2-3 trabalhadores |
Tamanho do tubo de água |
G1 1/4 |
Características do Sistema de Envio de Tanques
- Adequado para fábricas com máquina de sopro e oficinas de gaiolas separadas
- Transporte por esteira de tanques de teste para a oficina de gaiolas sem intervenção humana
- Sistema de Envio de Tanques
- Área de Colocação de Gaiolas Dobradas, Rebitadas e Perfuradas IBC
- Área de Estocagem de Paletes Soldados
- Caminho de Montagem Automática de Paletes
- Soldagem de Paletes
- Área de Montagem de Gaiolas e Paletes Rotativas
- Passagem Segura
- Área de Estocagem de Placas de Paletes / Alimentação Automática
