Máquina de Produção de Gaiolas IBC Totalmente Automatizada
A Máquina Automática de Produção de Gaiolas IBC Hwashi representa o auge da inovação em fabricação, combinando tecnologia de automação avançada com engenharia de precisão para oferecer uma solução completa para a produção de gaiolas de Contentores Intermediários a Granel (IBC). Este sistema de ponta transforma matérias-primas em gaiolas IBC de alta qualidade através de um processo totalmente integrado e automatizado que garante qualidade excepcional, máxima eficiência e economias significativas de custos.
Recursos e Tecnologia Avançados

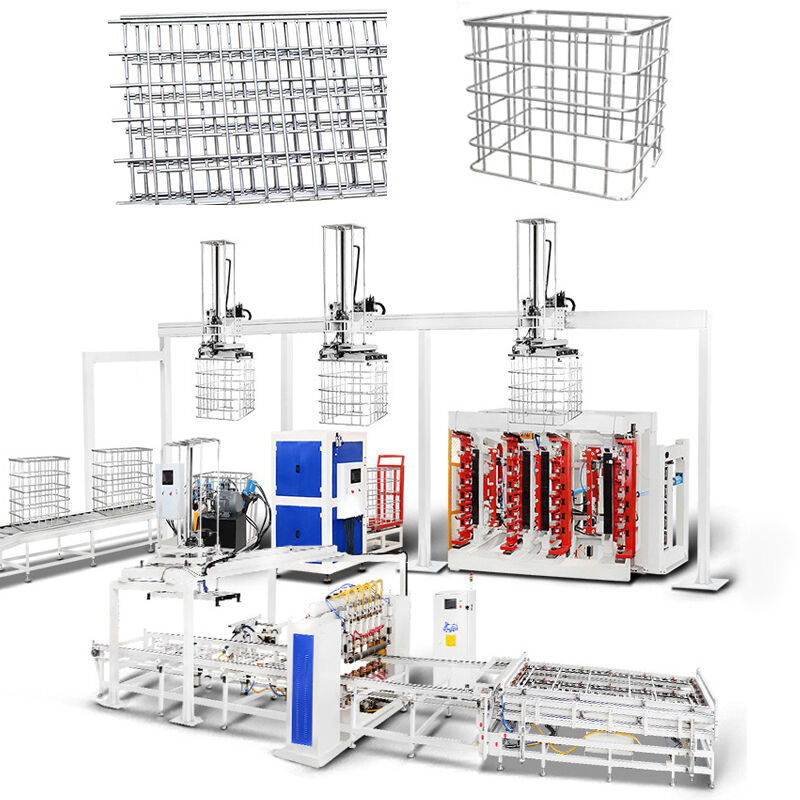

Linha de Produção Totalmente Automatizada
- Sistema integrado combinando soldagem automática, descarregamento de malha, dobra, travamento, furação e processos de perfuração
- Requer apenas 3-4 operadores
- Capacidade de operação contínua 24/7
- Taxa de produção de 80 gaiolas por hora
Engenharia de Precisão
- Múltiplas cabeças de soldagem operando simultaneamente com tecnologia CNC para precisão e consistência excepcionais
- 6-7 cabeças de soldagem para resultados uniformes
- Precisão dimensional de ±0,1 mm
- Tempo de ciclo de 60 segundos por gaiola
Garantia de Qualidade com Tecnologia de IA
- Sistema inteligente de detecção de defeitos que identifica e corrige anomalias de produção em tempo real
- Ajuste automático de parâmetros
- Monitoramento e análise em tempo real
- Controle de qualidade consistente
Estrutura Principal de Soldagem
Quatro conjuntos de transformadores MF regulam seis conjuntos de eletrodos de soldagem, garantindo qualidade de soldagem ideal para cada ponto de soldagem. A técnica de soldagem bilateral estilo piano acelera significativamente o processo de soldagem. Cada malha metálica pode ser concluída em um minuto. O design incorpora cilindros de ar superior e inferior para garantir uma posição de soldagem plana. Além disso, os eletrodos de soldagem possuem um design de parafuso, aumentando a durabilidade a cada uso.

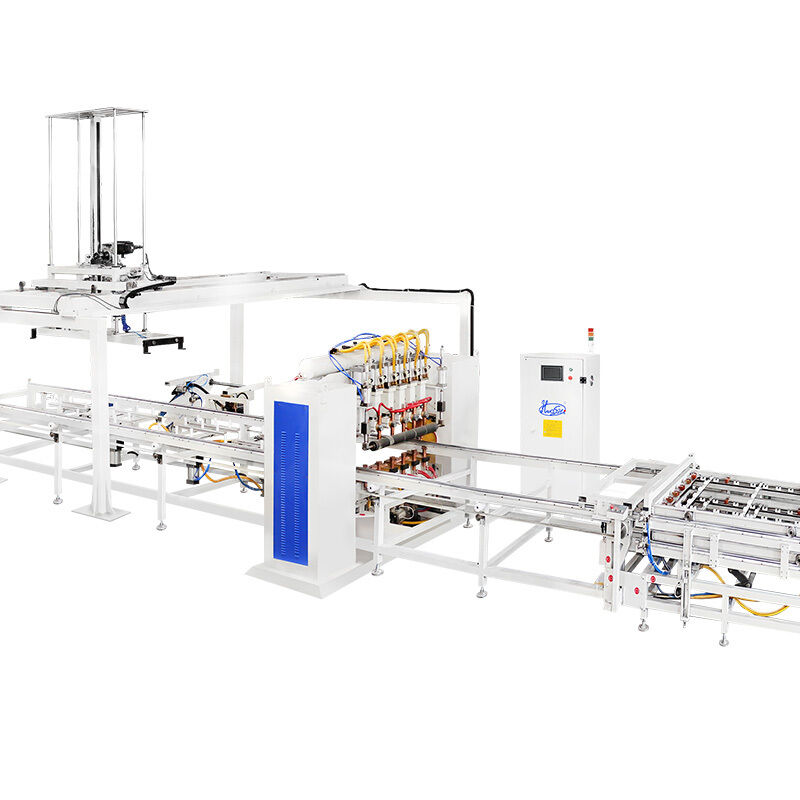

Máquina de Soldagem Automática de Estrutura IBC de Seis Cabeças
O sistema de energia de soldagem possui quatro conjuntos de fontes de alimentação avançadas MF DC, permitindo soldagem simultânea em seis pontos diferentes. Um alimentador de fixação de dupla camada aumenta a eficiência operacional - enquanto uma fixação está ativamente engajada na soldagem, a outra pode carregar materiais sem interrupção.
Malha de Tubo Plano e Qualidade de Soldagem Firme
O aparelho de soldagem transforma tubos em uma configuração distinta de malha plana, garantindo soldas de resistência e qualidade robusta incomparáveis. O processo de soldagem é concluído eficientemente em aproximadamente 60 segundos.

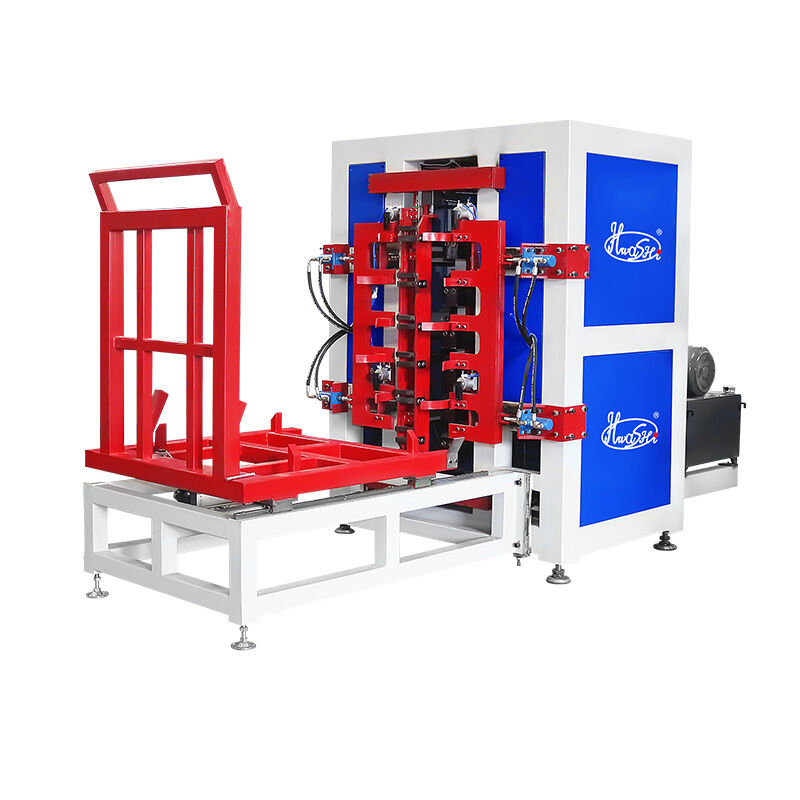

Máquina de Dobra de Estrutura IBC Vertical de Estação Dupla
A máquina de dobra de estrutura de gaiola IBC de estação dupla garante alta precisão na dobra, operações estáveis e eficiência notável. A máquina de dobra transforma a malha plana em uma estrutura precisamente quadrada em aproximadamente 20-25 segundos.
Recursos da Viga de Dobra
- Viga de dobra processada por CNC garante ângulos de dobra precisos
- Cada molde na viga de dobra pode ser ajustado para cima e para baixo em cerca de 3 mm para aumentar a faixa de dobra
- O design do molde de 120 graus torna cada ângulo de dobra mais suave
Construção da Estrutura de Dobra
A estrutura da máquina apresenta um design retangular robusto com colunas de aço mais espessas e um painel de cobertura em forma de porta, garantindo firmeza e estabilidade excepcionais.
Estação de Pressão Hidráulica
Projetada especificamente para dobrar malhas de tanques de paletes, a máquina de dobra IBC as molda em estruturas retangulares com dimensões precisas de (1200±5 mm)*(1000±5 mm).
Máquina de Travamento de Estrutura de Gaiola IBC
Cuidadosamente elaborada como uma unidade coesa, ostentando precisão excepcional na inserção, força de travamento robusta e uma combinação perfeita de estabilidade e eficiência.
Eficiência e Qualidade de Travamento
- Braço de cravação ajustável adaptado a diferentes designs de gaiolas metálicas IBC
- Design hidráulico e pneumático aumenta a eficiência da máquina
- Projetado para junção automática dos dois lados do tubo
- Molde de cravação hidráulico cria pontos de cravação apertados para evitar rachaduras
- Estação de pressão hidráulica com dispositivo de envio automático garante produção suave
Máquina de Furação e Perfuração de Estrutura de Gaiola IBC
Usado para formar furos na estrutura para que a estrutura completa possa ser fixada na estrutura base. O processo hidráulico leva cerca de 25-30 segundos para ser concluído.
Eficiência e Qualidade de Furação
- Cabeças de prensagem com molde de prensagem
- Estação hidráulica
- Painel de localização da cabeça de perfuração
- Painel ajustável para a esquerda-direita, para frente-trás para maior alcance de posicionamento
Máquina de Soldagem de Estrutura Base de Gaiola IBC
O design adota estrutura horizontal e 7 cabeças de soldagem para completar a soldagem da estrutura base. O operador só precisa carregar e descarregar o produto enquanto a máquina realiza a soldagem automática.
Características do Produto
- Estrutura horizontal com 7 cabeças de soldagem para soldagem da estrutura base
- Descarregamento automático de paletes soldados
- 3 conjuntos de energia MF DC 250KVA para maior qualidade e taxa de produção
- Resolve o problema da qualidade de soldagem instável causada pelo trabalho manual
- Maior taxa de produção e nível de automação
Especificações Técnicas
| Nome do Produto |
Linha de produção de estrutura IBC |
Estilo |
linha única / linha dupla |
| Largura máxima de soldagem |
1200mm |
Comprimento máximo de soldagem |
4250mm |
| Marca |
Hwashi |
Cor |
azul/amarelo/personalizado |
| Potência Equipado |
350kVA/400kVA |
Local do Produto |
Província de Zhejiang, China |
| Tensão |
3p 380V |
Material |
Tubo Galvanizado |
| Espessura do tubo |
1-2mm |
Ciclo de trabalho |
20% |
| Diâmetro do tubo |
14-20mm |
Frequência |
50HZ/60HZ |
| Método de carregamento do tubo |
manual/2 trabalhadores |
Tamanho do cabo |
≥70mm³ |
| Capacidade de trabalho |
350-450 (480-550) peças/8 horas |
Tamanho do tubo de ar |
G1 |
| Demanda de mão de obra |
2-3 trabalhadores |
Tamanho do tubo de água |
G1 1/4 |
Recursos do Sistema de Envio de Tanque
- Adequado para fábricas que separam a oficina de máquinas de sopro e a oficina de gaiolas
- Tanques de teste são transportados por esteira para a oficina de gaiolas sem necessidade de intervenção humana
- Inclui Área de Posicionamento de Gaiola IBC Dobrada, Cravada e Perfurada
- Área de Armazenamento de Paletes Soldados
- Caminho de Montagem Automática de Paletes
- Soldagem de Paletes
- Passagem Segura da Área de Montagem de Gaiola e Palete Rotativa
- Área de Armazenamento de Placas de Palete/Alimentação Automática
Por que escolher Hwashi?
- Mais de 20 anos de experiência em tecnologia de soldagem e automação
- Certificado ISO 9001 e aprovado pela CE para padrões de qualidade internacionais
- Suporte técnico 24/7 e serviço pós-venda abrangente
- Soluções personalizáveis adaptadas às suas necessidades de produção específicas
- Pronto para Indústria 4.0 com capacidades de integração IoT
