Hwashi MFDC Soldadora de Ponto Duplo de Cabeça para Clips de Bloqueio de Gancho de Barril
Duas soldas, um ciclo, zero assimetria.

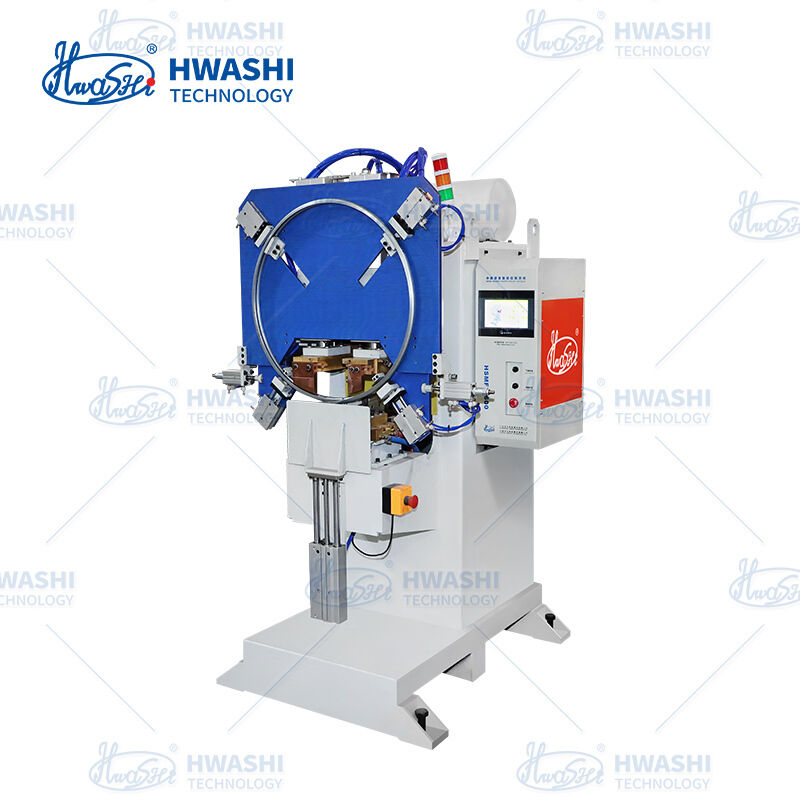

Introdução da Soldadora de Pontos de Dupla Cabeça Hwashi MFDC para Clips de Bloqueio de Gancho de Barril- uma máquina de soldadura a ponto DC de inversor de frequência média, concebida para a soldadura simultânea em dois pontos de pinças de bloqueio de aro de barril.Projetado para fabricantes de tambores que exigem uma qualidade de solda simétrica, alta produtividade e desempenho fiável em anéis de aço galvanizados e revestidos.
Descrição do produto

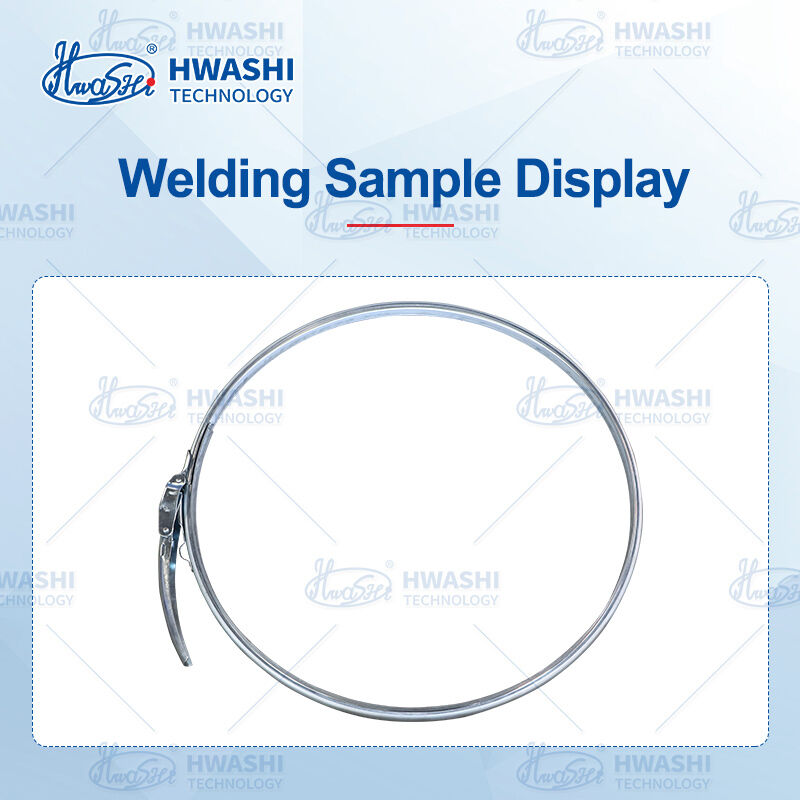

Um grampolho de bloqueio de aro de barril tem dois pontos de fixação, um de cada lado do mecanismo de fecho.O clipe de fechamento é a articulação mais crítica em todo o conjunto de aro de barril, e está sob constante tensão mecânica sempre que o cano é aberto, fechado e transportado.

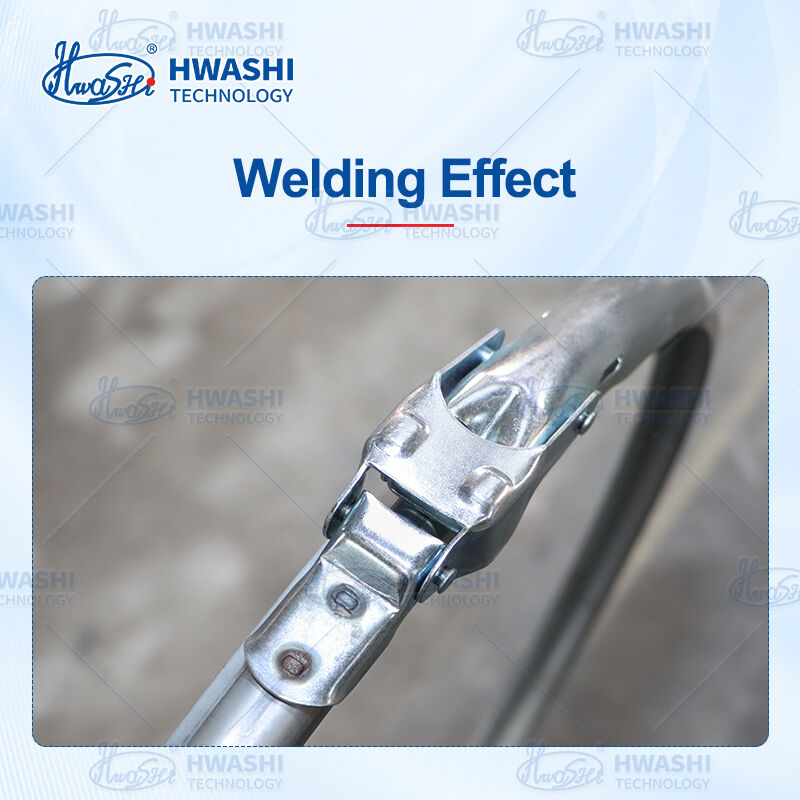

A Soldadora de Pontos de Dupla Cabeça Hwashi MFDC elimina a assimetria de soldagem, soldando ambos os pontos de fixação simultaneamente com corrente e pressão controladas independentemente, mas perfeitamente sincronizadas.As duas cabeças disparam no mesmo ciclo., produzindo duas soldas com o mesmo tamanho de pepitas, penetração idêntica e força de tração idêntica
Alimentado porTecnologia do inversor MFDCOperando a 1000 Hz, esta máquina fornece pulsos de energia rápidos e concentrados que formam pepitas sólidas antes que o revestimento de zinco possa se vaporizar, tornando-a ideal para arcos de aço galvanizado sem salpicos,Marcas de queimaduras, ou danos ao revestimento.Sistema de fixação pneumáticaÉ especificamente concebido para a geometria curva dos anéis de barril, garantindo um contacto completo e uniforme dos eletrodos em superfícies cilíndricas.
ComTempos de ciclo tão baixos como 3 ∼5 segundos por aro(incluindo carregamento e descarregamento) e101 programas de solda armazenadospara a mudança instantânea entre especificações, um único operador pode processar centenas de aros por turno com qualidade de soldagem consistente e de nível de certificação.
Detalhes do produto
Princípio de funcionamento
A máquina executa todo o processo de soldagem do clipe de bloqueio num ciclo totalmente automático:
- CargaO operador coloca o aro do cano e o grampo de bloqueio na fixação especificamente concebida.
- ClampsO sistema pneumático fixa a peça de trabalho e coloca os dois elétrodos nos pontos de fixação do clipe de bloqueio
- SoluçãoAs duas cabeças de solda MFDC disparam simultaneamente com corrente e pressão sincronizadas, formando duas pepitas de soldagem idênticas
- Espera.Os elétrodos mantêm a pressão durante a solidificação para garantir a formação completa de pepitas
- Libertação¢ Retirada dos elétrodos, abertura do dispositivo para remoção de partes
O ciclo automático controlado por PLC gerencia cada passo ∙ sem acionamento manual, sem chamadas de julgamento de tempo, sem variação dependente do operador.
Características fundamentais
| Características | Benefício |
|---|
| Soldadura simultânea de duas cabeças | Ambos os pontos de fixação do clipe de bloqueio são soldados em um ciclo com parâmetros idênticos |
| Tecnologia do inversor MFDC (1000 Hz) | Aumento rápido da corrente, curta duração da soldagem |
| ± 1% de precisão de controlo da corrente | Qualidade consistente das pepitas em todos os ciclos de soldagem |
| Instalações de superfície curva | Eletrodos e blocos de localização sob medida, concebidos para a geometria do aro de barril, garantem um contacto completo e uniforme em superfícies cilíndricas, independentemente do diâmetro do aro |
| Ciclo de soldadura totalmente automático | Sequência controlada por PLC do aperto à liberação elimina a variabilidade humana, os novos operadores produzem a mesma qualidade que os veteranos |
| 101 programas de solda armazenados | Recall instantâneo para diferentes tamanhos de aro, espessuras de tiras e desenhos de fivela |
| Tempo de ciclo de 3 ̊5 segundos | Centenas de anéis acabados por turno de um único operador |
| Aplicação do sistema de fixação pneumática e da ação dos elétrodos | Rápido, repetível, sem ajuste manual entre peças ∼ aplicação de força constante |
| Entrada equilibrada trifásica | Não é necessária nenhuma correção do fator de potência reducindo a carga da rede e eliminando as penalidades de potência reativa |
Especificações técnicas
| Ponto | Especificações |
|---|
| Tipo de máquina | Máquina de soldagem por ponto MFDC vertical, de duas cabeças |
| Cabeças de solda | 2 (esquerda e direita, controlada de forma independente, simultânea) |
| Frequência do inversor | 1000 Hz |
| Voltagem de entrada | Três fases 380V ± 10%, 50/60Hz |
| Capacidade nominal | 63 / 100 / 150 KVA por habitante (selecionável) |
| Max. Corrente secundária | Até 20 000 A por cabeça |
| Ciclo de trabalho | 50% |
| Precisão de controlo de corrente | ± 1% |
| Tracção do eléctrodo | 80 mm superior / 30 mm inferior |
| Força do eléctrodo | 2001500 N (pneumático, ajustável) |
| Intervalo de tempo de solda | 1 ¢ 999 ms |
| Tempo automático do ciclo | 3 ̊5 s/pc (incluindo carga/descarga) |
| Programas armazenados | 101 |
| Modo de operação | Carregamento manual / ciclo automático de soldadura |
| Fornecimento pneumático | 0.4·0,6 MPa |
| Refrigeração | Refrigerado a água (circuito fechado, controlo do caudal) |
| Segurança | Cortinas de luz, bloqueios, E-stop, protecção contra sobrecarga, alarme de baixa pressão |
| Certificação CE | - Sim, sim. |
